Processo di Stampaggio ad iniezione

Dal punto di vista pratico lo stampaggio ad iniezione può essere descritto molto semplicemente nelle seguenti fasi:

  • Prendo una certa quantità di materiale plastico in granuli.
  • La fondo all'interno di un contenitore.
  • Applico una certa pressione.
  • Lascio raffreddare.
  • Estraggo il pezzo dallo stampo.

Il polimero è quindi soggetto a due passaggi di stato:

  • Passaggio dallo stato solido allo stato fluido.
  • Passaggio dallo stato fluido allo stato solido.

Il passaggio di stato avviene all'interno dello stampo che è stato appositamente progettato per dare la forma desiderata al pezzo.

stampo da iniezione

Uno stampo può essere diviso nelle seguenti parti: canali di iniezione, cavità e punzone, canali di raffreddamento, sistema di estrazione, piastre di supporto e sistema di guida.

Nel processo di iniezione delle materie plastiche lo stampo svolge le seguenti funzioni:

  • portare la materia plastica fusa in cavità;
  • dare la forma desiderata al fuso;
  • asportare il calore dal materiale fuso;
  • permettere l'estrazione del pezzo.
stampaggio ad iniezione

I parametri caratteristici per descrivere il comportamento del materiale nel processo di stampaggio ad iniezione sono quindi:

  • La quantità di materiale che definisce la portata.
  • La temperatura a cui il materiale può scorrere; temperatura di fusione per i polimeri cristallini e temperatura di transizione vetrosa per gli amorfi.
  • La pressione esercitata sul fuso.
  • La velocità di raffreddamento.
  • La temperatura di estrazione.

La correlazione tra le regolazioni della pressa e i parametri che descrivono il comportamento del materiale non è immediata.

Le presse per lo stampaggio ad iniezione dispongono di dispositivi elettronici che permettono di controllare da alcuni a numerosi parametri che influenzano il movimento del polimero fuso dal cilindro di plasticizzazione allo stampo.

pressa per polimeri

Possiamo riassumere l'influenza dei vari parametri pressa sul comportamento del materiale, a titolo esemplificativo, con una semplice tabella:

Parametri del materiale

Regolazioni della pressa

Portata

Tempo di iniezione
Velocità e profilo di iniezione
Pressione idraulica

Temperatura

Temperatura delle resistenze
Velocità di rotazione della vite
Profilo della vite
Contropressione

Pressione

Pressione di mantenimento
Tempo di mantenimento
Profilo della vite

Velocità di raffreddamento

Portata dell'acqua di raffreddamento
Temperatura dell'acqua di raffreddamento
Temperatura dello stampo
Tempo di raffreddamento

Temperatura di estrazione

Temperatura dello stampo
Tempo ciclo

La maggior parte delle presse è dotata di un controllo a ciclo chiuso basato sul trasferimento V/P.

Durante la fase di riempimento la vite avanza con velocità costante, ma man mano che la cavità si riempie, il fuso esercita una certa pressione sulla vite. Affinché la vite possa avanzare con velocità costante la pressa deve rendere disponibile sul pistone una maggiore pressione idraulica.

Quando la pressione esercitata diventa molto alta, il movimento di avanzamento della vite diventa minimo e quindi è più conveniente passare al controllo sulla pressione ad un certo valore e per un certo tempo (fase di mantenimento).

Riassumendo in maniera schematica le fasi principali del processo di stampaggio ad iniezione abbiamo:

fasi di stampaggio
processo di stampaggio plastica
  1. Iniezione: lo stampo si chiude e il materiale viene iniettato velocemente all'interno della cavità; a contatto con le pareti dello stampo si forma subito una pellicola solida di materiale plastico.
  2. Impaccamento: dopo aver riempito lo stampo si continua ad iniettare materiale per compensare il ritiro che si produce con il raffreddamento del polimero (curve PVT). L'impaccamento continua fino al congelamento del gate; è una fase delicata, perché influenza pesantemente le deformazioni post-stampaggio.

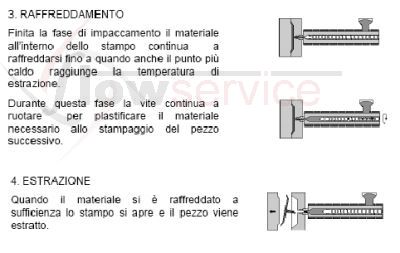

  3. Raffreddamento: finito l'impaccamento, il materiale nello stampo continua a raffreddarsi finché anche il punto più caldo raggiunge la temperatura di estrazione. Nel frattempo la vite ruota per plastificare il materiale necessario allo stampaggio successivo.
  4. Estrazione: quando il materiale si è raffreddato a sufficienza lo stampo si apre e il pezzo viene estratto.

La simulazione di processo, oltre alla validazione di un progetto, rappresenta la possibilità di "giocare" con i vari parametri pressa senza dover realmente eseguire alcuna lavorazione fisica.
